軸向型復式拉桿波紋補償器(FSL型)

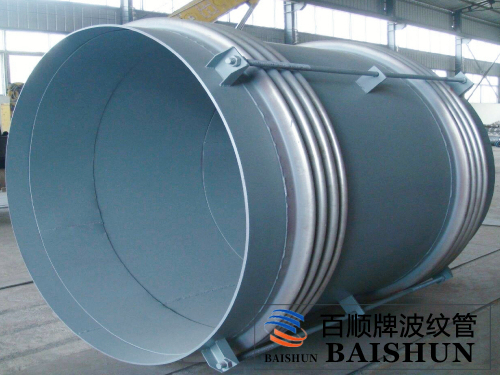

軸向型復式拉桿波紋補償器(FSL型)又稱復式拉桿波紋補償器、軸向型波紋補償器，結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
產地：河北省>泊頭市
供應商：河北偉業波紋管制造有限公司
軸向型復式拉桿波紋補償器(FSL型)詳細內容介紹
軸向型復式拉桿波紋補償器 用途： 也稱為復式拉桿補償器、軸向復式伸縮節。本產品結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
型號：本廠生產軸向型復式拉桿波紋補償器DN32-DN3000。
壓力級別0.1MPa-2.5MPa
軸向型波紋膨脹節連接方式：①法蘭連接式
②接管連接式
復式拉桿波紋膨脹節軸向補償量：72mm-500mm
軸向型波紋膨脹節連接方式：①法蘭連接式
②接管連接式
復式拉桿波紋膨脹節軸向補償量：72mm-500mm
1、復式拉桿波紋補償器結構簡圖
2、復式拉桿波紋補償器產品代號
舉例：0.6TFL200×12J
表示：此金屬膨脹節的工作壓力為0.6Mpa，通徑DN=200mm,波數為12，接管連接的復式拉桿波紋膨脹節。
3、
軸向型復式拉桿波紋補償器
結構特點
金屬膨脹節由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單。長拉桿不是承力構件。
4、
軸向型復式拉桿波紋補償器
的補償特點
該金屬膨脹節補償量大，一般使用于低疲勞次數，需大補償量的管線。
5、
軸向型復式拉桿波紋補償器
安裝使用注意事項
復式拉桿補償器
現場安裝完后，須將耳后兩側的螺母退至限位螺母處。
軸向型波紋膨脹節連接方式：
1、法蘭連接
2、接管連接
產品軸向補償量：
72mm-500mm
